1.1 产品简介
ZZH03型燃气电磁阀（以下简称电磁阀）是根据GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由浇封保护的设备规定制成防爆结构，经国家授权的质量监督检验部门检验合格。
产品特点
电磁阀具有关闭快、密封性好、耐高压等特点，而且非手动不能打开，在断电等特殊情况下仍然保证可燃性气体不泄漏，是安全可靠的控制装置。
1.2 主要用途
电磁阀是用于军工、核工业、船舶重工、石化、电力、能源、工业炉窑、燃气管网、加气站等，与燃气泄漏报警系统联动；当工作现场出现燃气或易燃易爆气体泄露时，该紧急切断阀线圈瞬时通电，即可在0.1秒内快速切断气源，及时制止恶性事故发生。
1.3 使用环境
电磁阀应能在下列环境条件中长期可靠工作：
a）环境温度：-30℃～+40℃；
b）介质温度：-20℃～60℃；
c）大气压力：80kPa～110kPa；
d）相对湿度：5%～95％（25℃时）；
e）存在或可能存在ⅡA～ⅡC类，T1～T4组可燃性气体、蒸气与空气混合形成的爆炸危险场所；
f）在无破坏金属绝缘的气体或蒸汽环境中；
g）在无显著摇动和冲击振动的地方。
一、 技术参数
2.1 额定工作电压：220VAC；额定工作电流：≤1A。
2.2 线圈功率：25W。
2.3 工作压力：0～0.1MPa；0～0.6MPa。
2.4 公称通径DN系列（单位为mm）：
25、32、40、50、65、80、100、125、150、200、250、300、350、400。
2.5 介质种类：天然气、液化石油气、焦炉煤气等气体。
2.6 控制类型：常开型。
2.7 打开方式：手动打开。
二、 产品结构特征与工作原理
2.1 工作原理
2.1.1 阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2.1.2 当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。
2.1.3 阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
2.1.4 当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
三、 外形结构及安装尺寸

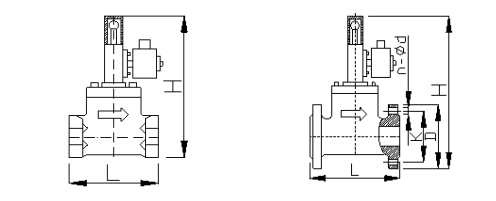

4.1 电磁阀外形结构
电磁阀外形结构如下如图2：
图2 电磁阀外形结构

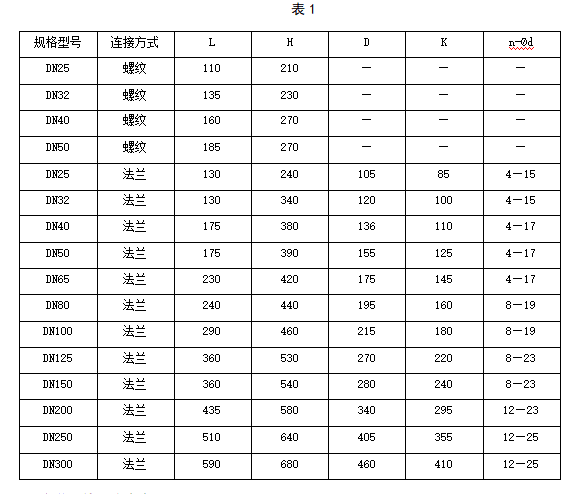

4.1 电磁阀外形及安装尺寸
电磁阀外形及安装尺寸如下如表1：
四、 安装、使用注意事项
5.1 安装时应选择振动较小的水平管道段为宜，安装时保持介质水平流向，拉杆垂直向上，严禁倒置或倾斜。
5.2 电磁阀铭牌上的参数应与实际使用要求相符。
5.3 电磁阀阀体上的箭头应与介质流向一致。
5.4 安装时注意保护隔爆面，严禁磕碰划伤。
5.5 安装前请彻底吹扫管道，以避免异物损伤膜片造成电磁阀失灵。
5.6 中压（高压）带有泄压阀，在排除险情后，先打开泄压阀，然后提起拉杆复位，最后关闭泄压阀。
5.7 当电磁阀发生故障时，为了及时隔离和便于维修，建议在该阀前加装手动闸阀，方便检修。
5.8 使用中若阀门启闭失灵，可检查线圈是否断电；使用电源及介质压力是否正常。
5.9 禁止击打复位拉杆。
5.10 开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。再按清单核对产品名称、型号是否符合要求，对照铭牌是否与订货单相符，若缺损或不符，应及时与我厂联系设法解决。
5.11 内外接地应可靠的接地。

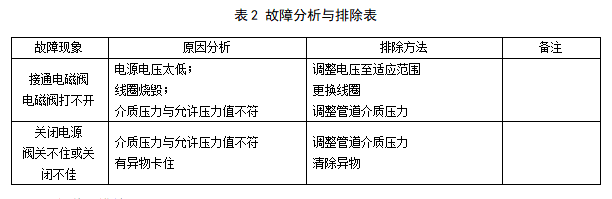

五、 故障分析与排除
六、 保养、维护
7.1电磁阀的日常检查可通过手动关闭旋钮的开启来确认切断阀是否灵敏正常。
7.2检查切断阀切断后关闭是否严密。
7.3建议每6个月动作一次，随时保持良好的工作状态。
7.4建议在运行过程中至少每3个月对切断阀进行一次动作压力的检查。
7.5建议切断阀易损件至少每年更换一次。
7.6 必须由专业技术人员进行检修，严禁私自拆卸！
7.7 电磁阀在使用过程中，应定期检查和清扫，外壳不得堆积尘土和杂物。
7.8 拆装电磁阀时注意保护隔爆面，无损伤、无锈蚀。装配时隔爆面应涂204-1防锈油。
7.9定期检查电缆引入装置中的密封圈,如损坏或损伤,必须用同种规格(尺寸、硬度)的零件更换,不得用其它替代产品。
七、 警示语句
—“严禁带电开盖”！
