一、产品介绍
管道燃气安全自闭阀(简称自闭阀)是高科技、无能耗、无污染、免维护技术,有效解决了燃气使用中存在的安全隐患问题,极大地提高了燃气公司的供气安全和管理.如:哑口、检修、停气、复供气、意外断气、气压过低或过高、调压箱故障导致的压力升高均可以自动关闭输气管道,确保了各用户的家庭财产和人身安全。
自闭阀主要应用于分户进气口和家庭总出气口处,针对分户所有燃气设备起作安全和保护作用.其具有以下功能和特点:
(一) 功能
1. 脱管自闭:当胶管老化断裂、松动脱落时自动关闭,防止燃气大量泄漏引发事故;
2. 欠压自闭:当供气压力过低有可能引起熄火或回火时自动关闭,有效杜绝起源不足、间歇供气、分时供气、高峰期、冰堵等造成的供气压力不稳引发的泄漏事故;
3. 停压自闭:当停气检修或第三方意外破坏(如:挖断管道)造成突然停气时自动关闭,防止回火及复供气时燃气泄漏;
4. 超压自闭:当调压设备失灵,致使管道内燃气压力超过安全使用范围时自动关闭,防止胶管因高压而破裂脱落,或灶具因高压发生脱火等。
(二) 特点
1. 不用电和其他任何能源,节能环保;
2. 自动监测,灵敏可靠,不受环境干扰;
3. 使用寿命长,使用期间无须定期检查;
4. 操作简单,不用维护;
5. 自动关闭,人工开启,在故障未排除前始终保持关闭状态,确保安全可靠。
二、技术参考
1、超压自动关闭压力:8.0Kpa±2.0Kpa
2、欠压自动关闭压力:
人工煤气自闭阀:0.6Kpa±0.2Kpa
天燃气自闭阀:0.8Kpa±0.2Kpa
液化石油气自闭阀:1.2Kpa±0.2Kpa
3、自动关闭时间:≦3s
4、外壳密封性:40kpa测试无泄漏
5、连接尺寸:入口:DN15螺纹连接 出口:∮9.5mm的胶管接头
三、安装指南
(一) 安装要求及位置
1. 安装自闭阀时注意勿将生料带堵住管道口;
2. 必须在管道完全吹扫干净后安装自闭阀,防止杂物进入阀门;
3. 灶前胶管不得超过2米,两端必须用卡扎夹紧;
4. 自闭阀使用寿命10年,到期后必须更换;

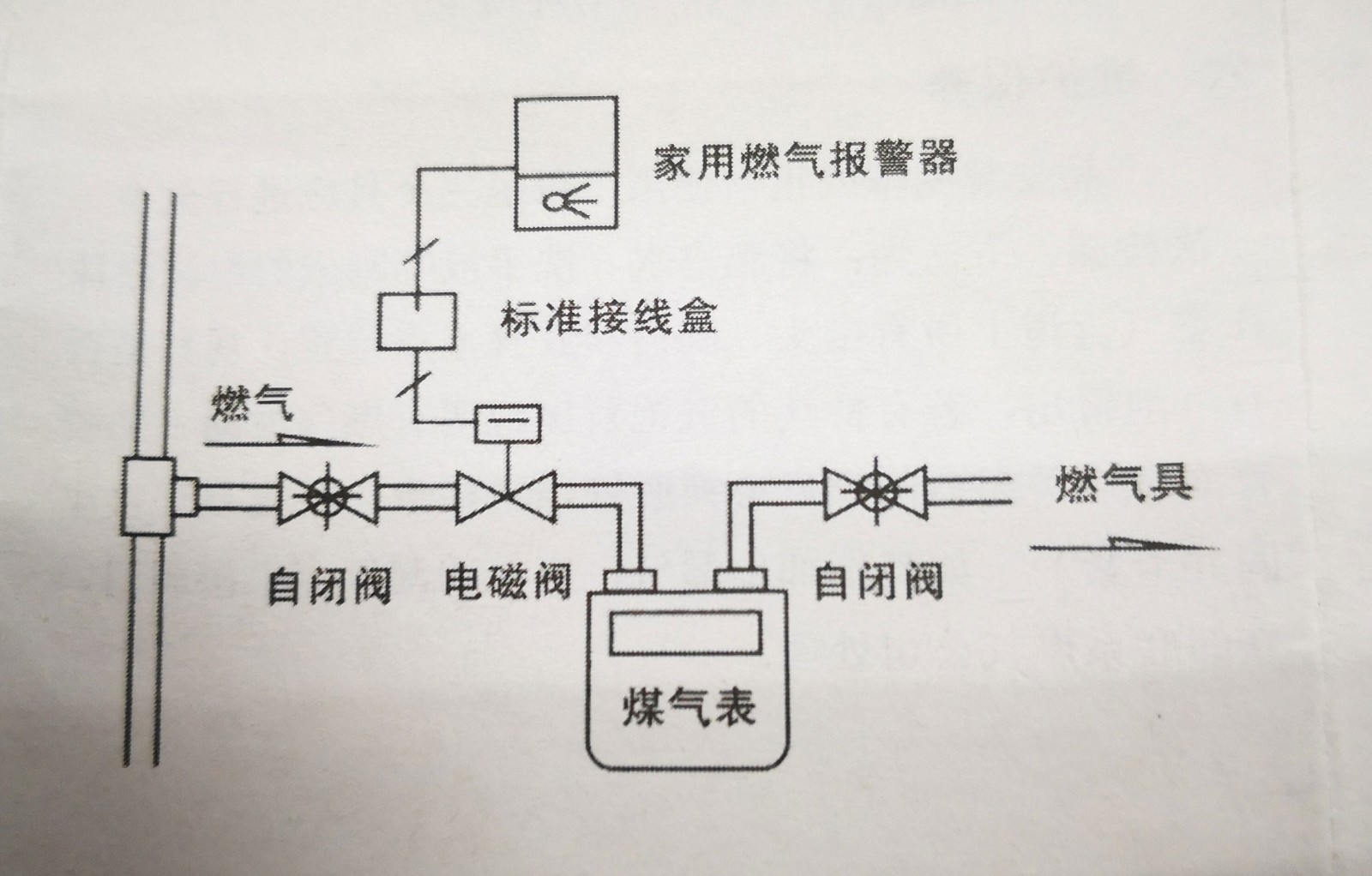

安装位置:

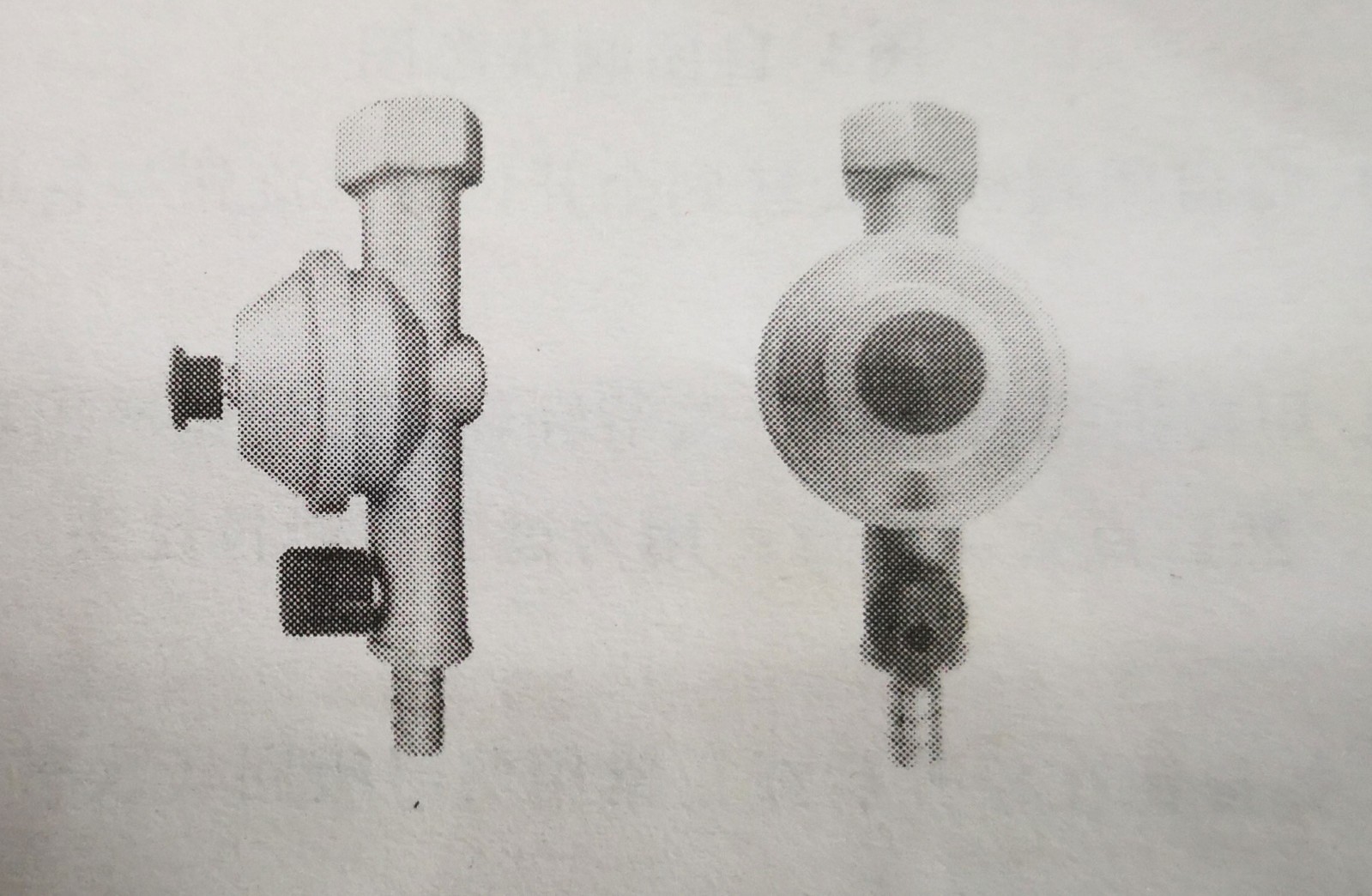

(二) 产品外观及结构
(图2 自闭阀结构图)
四、操作说明

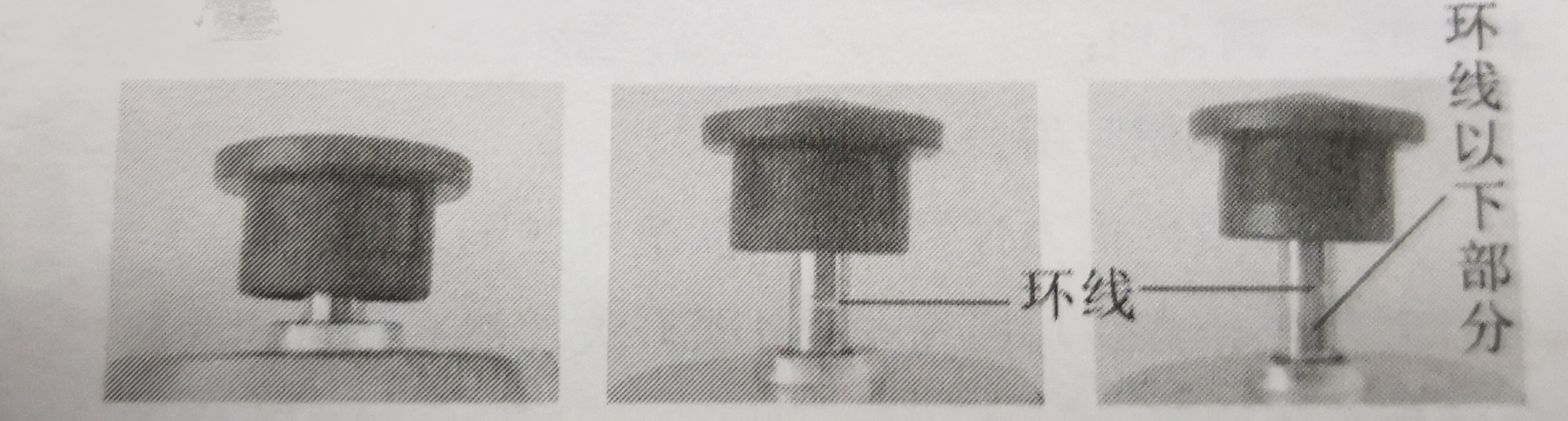

在使用自闭阀前应先熟悉自闭阀的各种状态,如图3所示:
状态1:提钮吸回,关闭 状态2:露出环线,正常 状态3:露出环线以下部分,超压关闭
1. 将自闭阀旋钮旋转到全开位置;
2. 用拇指和食指第一关节轻轻拉起提钮露出环线(状态2),然后点火.注意:用力过大可能拉过头,请重新操作;
3. 如提钮在松开后或正常用气时吸回(状态1),则说明:
a 管道内没有燃气
b 供气压力过低,不能正常使用
c 胶管松动脱落或有大流量泄露
d 使用IC卡预付费的用户应检查燃气表是否有气
4. 如果拉起提钮时或正常用气中露出环线以下部分(状态3),则说明:
a 拉提钮时用力过大
b 管道内压力过高,超出安全用气压力
5. 用气结束后,应先关闭灶具开关,然后将自动阀旋钮扭转到关闭位置;
6. 提钮拉开以后,自闭阀始终处于自动工作状态,不必每次用完气后按下提钮,以免影响监测(仅关闭旋钮即可)。
五、注意事项
1. 开阀或关阀均应将旋钮开、关到全开或全关的位置;
2. 禁止私自拆开阀门,阀门已经拆开,各种安全参数将发生变化,继续使用将发生危险,应更换新阀;
3. 如果用气场所出现燃气异味,应立即打开窗户通风,情况严重时,应拨打燃气公司抢修电话;切记:不要在燃气泄漏场所拨打电话、手机;不可使用明火;不要开排风扇;不要开关电灯、电器;
4. 本产品适用于-10℃∽40℃环境下。
六、维护保养
产品安装完毕或正常使用中每隔三个月应进行至少一次检漏,方法:将肥皂水、洗手液等制成的泡沫涂抹在燃气管道上所有接头、阀门和胶管重点位置,观察是否有气泡冒出,若有持续的气泡冒出说明有燃气泄漏.如胶管漏气应关闭自闭阀后更换胶管,(注意:一定要连接牢固并卡紧).如其他部位漏气,应关闭漏气点上游阀门,立即联系燃气公司处理。
