1、 概述
适用范围：
·用于燃气管道球阀的自动控制、电动和手动开关。
·配以燃气钢瓶专用球阀，可用于瓶装燃气的自动控制。
·可和各类燃气报警器联接配套。
·也适用于其它气体、液体等阀门自控的各种场合。
性能特点：
·适配性
三维可调支架和大扭矩，使机械手能适配4分、6分、8分、1吋、1.25吋、1.5吋不同型号的新旧燃气球阀。安装方便，无须更改燃气管道原配置，用户可自行安装。购买前请注意管道尺寸，可咨询客服。
·安全性
采用直流或交流12V安全电压；自动关阀动作快捷可靠，报警时自动关闭入户总阀，彻底切断气源，高度安全；采用绝缘密封阻燃外壳；抗无线电干扰；采用创新技术的电动、手动转换离合器，使机械手能自动及按钮电动开关，在停电、维修时可手动开关阀门，倍增安全，另外还可配有线、无线遥控型或连接线加长等。
·结构紧凑，外型美观
为确保您安全、正确使用，在安装使用前，请您务必详细阅读本说明书。
2、 选型指南
2.1 阀门控制机械手型式
3、 技术参数
直流12V为“+”红、“-”黑色引线；交流12V为红、黑色引线，与燃气报警器的输出自动关阀引线联接。
3.1 工作环境： 温度:-25℃~+85℃ 湿度:<95%
3.2 额定电压: DC12V 工作电压:DC8V~16V
3.3 额定电流: 100mA 工作电流:20mA~300mA
3.4 额定功率: 1.2W 工作功率:0.24W~3.6W
3.5 阀门压力:1.6MPa
3.6 阀门规格: 4分、6分、8分、1吋、1.25吋、1.5吋
3.7 自动关阀时间6~20秒 电动开阀时间6~20秒
3.8 绝缘电阻:>20MΩ
3.9 耐压:DC600V
3.10 抗无线电干扰。
3.11 带自动、手动转换离合器。
3.12净重:340(+50)g,带钢瓶专用阀门637(+50)g 毛重:370(+50)g,带钢瓶专用阀门666(+50)g
3.13外型尺寸：100mm×90mm×70mm
4、安装指南

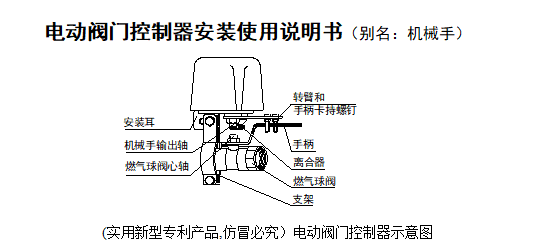

4.1 对管道燃气用户，原入户总球阀应尽量设计安装在便于手动开关操作的位置。阀门控制机械手应装于原入户总燃气球阀上，两片支架半圆部夹持着阀门无手柄的一端，两片支架长柄夹持住机械手的安装耳，注意带螺孔的一片支架的长柄端部应夹在安装耳有导向条的一侧，用两只M6*25的内六角不锈钢螺丝拧入支架两端螺孔，先不要拧紧螺丝将两支架初步装好；接下来将两转臂螺钉对称卡好阀门手柄两侧边，用十字螺丝起和7#叉扳手拧紧两只M4螺母(此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线)；最后拧紧两只M6*25内六角螺丝。
4.2 拧紧内六角不锈钢螺丝后，进行初始调试然后和报警器联动，在转动过程中无任何不良产生代表安装完成，可放心使用。机械手12V电流引线和燃气报警器12V电流输出引线联接，红色引线接“＋”极黑色引线接“－”极。

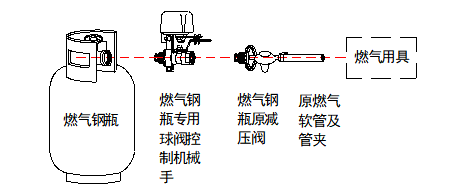

4.3 钢瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即可。(图示如上) 机械手12V电流引线的联接同4.1。
4.4 阀门控制盒，可用螺钉或不干胶安装在便于操作的墙壁上。
注：
4.５ 蝶阀电动控制器，摇摆臂为中空式，Ｕ型卡位松紧上面的十字螺丝就可以滑动用来控制前后的移动，Ｕ型左右的小螺丝，用来拧紧蝶阀的蝶柄，进而控制蝶阀的旋转。支架可选三孔小型支架及普通型４分支架。
5、使用指南
5.1 当燃气报警器处于预热或监控状态，此时由于停电、检测、维修、安全等需要，可拉下阀门控制机械手的离合器，手动开关燃气球阀（详见5.3说明，手动关阀与开阀，离合器的操作要点相同。）
5.2 当燃气泄漏，燃气报警器报警时，机械手可自动关闭燃气球阀，切断气源。
5.3 当燃气报警器停止报警时，先检查并处理好后,方可用手指勾住机械手的拉环拉下离合器，并保持住，900转动手柄，手动开阀复位；直到手柄开至止点，再松开拉环，轻微拨动手柄，离合器可弹回复位。
5.4 定期检测方法
每年或者发现阀门有明显阻滞时，手动拉下机械手离合器，手扳阀门手柄，900往返转动数次，用以防止燃气球阀开关阻滞。
5.5 若选用阀门控制盒，可方便地利用轻触按钮，开关入户总球阀。阀门开关过程中或全开时绿灯亮；阀门全关时红灯亮。
6、处警指南
6.1 当有燃气泄漏，报警器声光报警时，阀门控制机械手可同时自动关闭入户总燃气球阀，彻底切断气源确保安全。
6.2 燃气泄漏时,如遇停电或自动关阀故障，可立即拉下离合器,手动关阀。（详见5.1、5.3）
7、故障指南
7.1 阀门控制机械手不能自动动作，应检查引线、接头是否断损，如有损坏请参照接线方法重新接好。
7.2 如是燃气阀门开关卡死，则可拉下离合器，用手扳阀门手柄，用力作900往返开关阀门动作，直至阀门能顺利900开关到位；如仍不能排除故障，请通知燃气公司或相关服务商。
8、售后服务
8.1 本公司承诺，凡本公司阀门控制机械手产品如确因质量问题，均可享受三个月包换，一年免费保修，终身维修的售后服务。
8.2 为减少人为问题，安装使用时请详细阅读本说明书，有下列情况之一，为有偿维修或更换：
·没有按照本说明书安装、使用，而造成的故障或损坏。
·因异常电压、异常温度、进水、火烧、其它天灾等不可抗力造成的故障或损坏。
·对本产品人为分解、拆装、改造、机械损伤引起的故障或损坏。
